Estrutura GAL
As GAL (Generic Array Logic) tal como as PAL são constituídas por um array de portas AND programável e um array de portas OR fixo com saídas lógicas programáveis.
Diferenças de GAL para PAL
As diferenças entre os dispositivos GAL e PAL são:
Os dispositivos GAL são reprogramáveis (array de portas AND reprogramável) ;
Os dispositivos GAL possuem configurações de saída programáveis.
Operação
A estrutura básica de uma GAL para duas variáveis de entrada é representada na figura seguinte:
Os dispositivos GAL como consistem num array de portas AND reprogramáveis conectadas a um array fixo de portas OR permitem que qualquer expressão lógica da soma de produtos com um número definido de variáveis possa ser implementada.
Expressão da Soma de Produtos

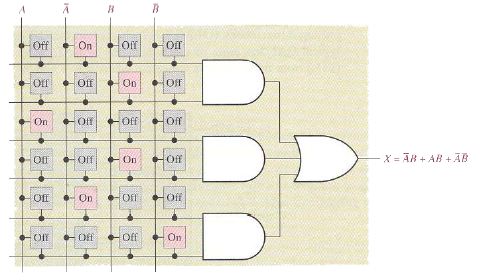

Como exemplo, um simples array GAL é programado como mostra a figura seguinte:

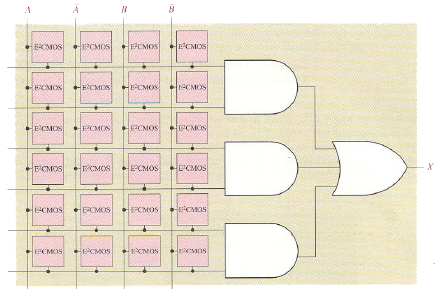

Diagrama de Blocos
O diagrama de blocos de um dispositivo GAL possui um array reprogramável AND conectado a um array OR fixo com saídas lógicas programáveis.
