Módulo 5- SDAC
Estrutura PAL
As PAL (Programmable Array Logic) foram desenvolvidas como forma de ultrapassar algumas das desvantagens dos dispositivos PLA tais como o atraso causado pela existência de um fusível adicional que resulta da utilização de dois arrays programáveis e uma maior complexidade do circuito.
As PAL consistem num array de portas AND programáveis uma única vez e num array de portas OR fixo.
Os dispositivos PAL são implementados com tecnologia bipolar: TTL e ECL.
Operação

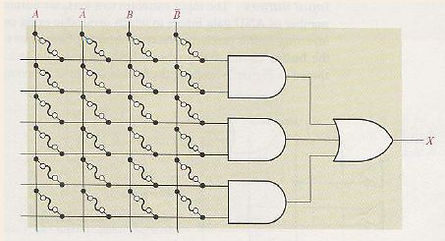

A estrutura básica de uma PAL para duas variáveis de entrada é representada na figura seguinte:
Os dispositivos PAL como consistem num array de portas AND programáveis conectadas a um array fixo de portas OR permitem que qualquer expressão lógica da soma de produtos com um número definido de variáveis possa ser implementada.
Expressão da Soma de Produtos
Na sua forma mais simples qualquer célula num array de portas AND consiste numa ligação através de um fusível de uma linha com uma coluna.

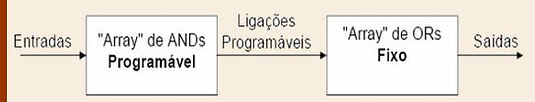

Diagrama de Blocos
O diagrama de blocos de um dispositivo PAL possui um array programável AND conectado a um array OR fixo.
Um dispositivo típico PAL tem oito ou mais variáveis de entrada no array AND e acima de oito saídas.
Numeração Standard
Na numeração standard dos dispositivos PAL:
Os primeiros 2 dígitos após a palavra PAL indicam o número de entradas;
A letra que segue o número de entradas designa o tipo de saída:L: activa baixa, H: activa alta, P: programável.
O próximo ou próximos dígitos que seguem a letra do tipo de saída indica o número de saídas;
